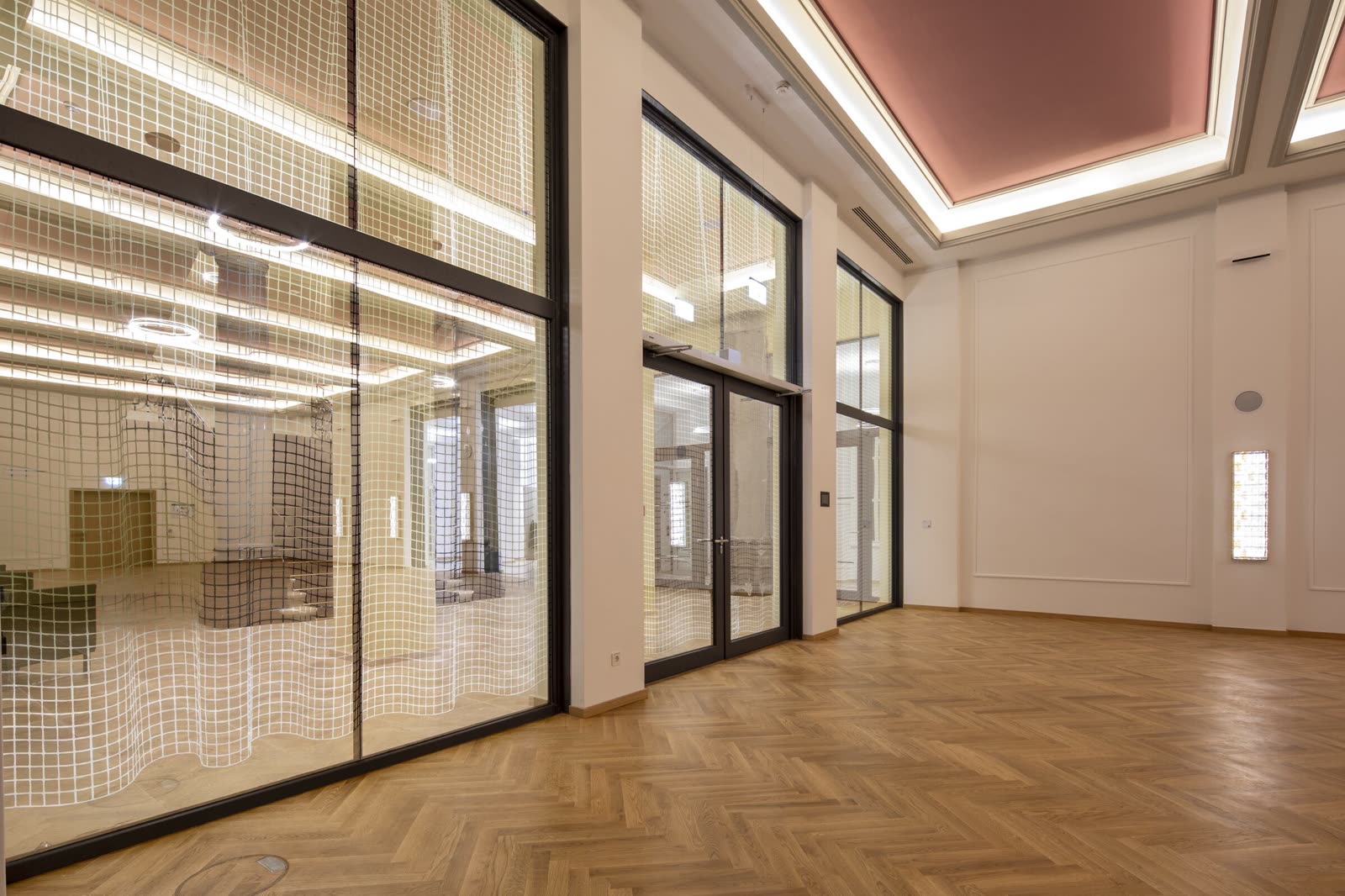

trisophon – Interieur

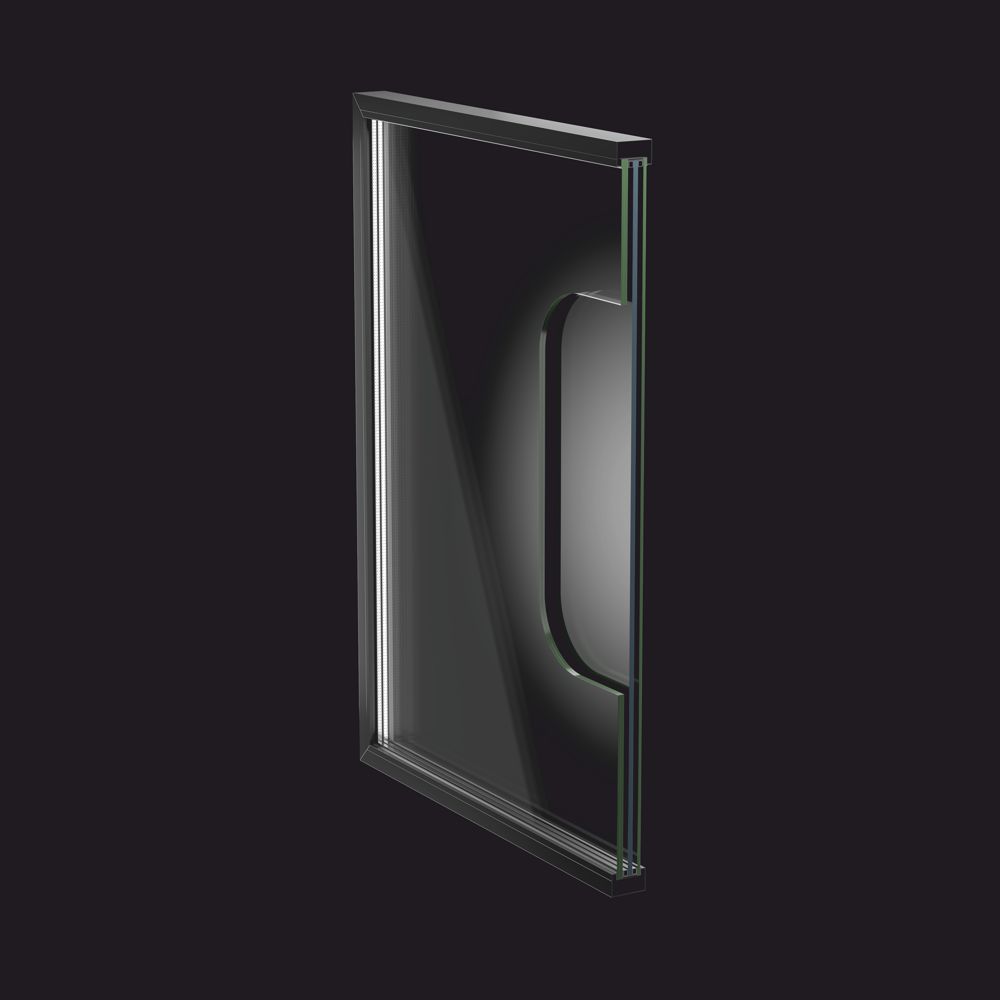

trisophon – Glasaufbau

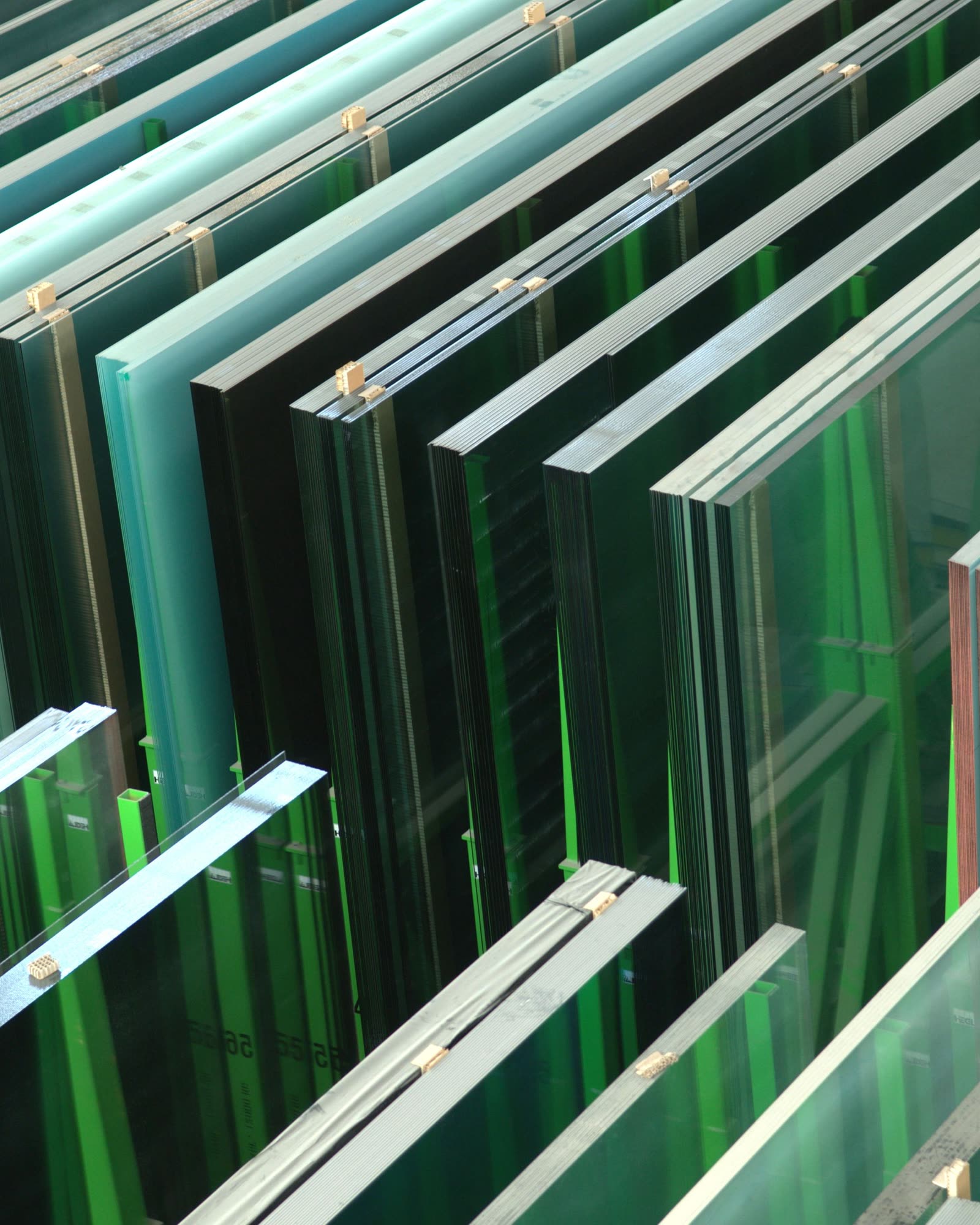

trisophon – Lagerung
MAXIMALE
SICHERHEIT.
MINIMALES GEWICHT.
ANGRIFFHEMMENDE RC-PANIKVERGLASUNG FÜR FLUCHTTÜREN

Angriffhemmende Verglasung für Paniktüren und Fluchttüren: geprüfter Einbruchschutz RC2/RC3, Durchbruchhemmung P8B nach DIN EN 356 – rund 40 % leichter und ohne Delaminationsrisiko. Die schwimmend gelagerte Polycarbonatscheibe bleibt ohne Sonderbehandlung im Randverbund verarbeitbar.

ift Rosenheim geprüftFür RC2 / RC3 geprüft · P8B zertifiziertEN 1627 geprüftUg-Wert bis 0,5Ausgezeichnet · Innovationspreis 2010
ERPROBTE SYSTEMSTABILITÄT

Dreifach-Isolierglas mit Polycarbonat – ohne die typischen Verbundprobleme.

Angriffhemmendes Sicherheitsglas wird üblicherweise als Verbundsicherheitsglas mit fest einlaminiertem Polycarbonat aufgebaut – weil beide Materialien unterschiedlich arbeiten, delaminiert dieser Verbund mit der Zeit. trisophon panic protect legt die Polycarbonatschicht stattdessen schwebend in die Zwischenlage: kein starrer Verbund, keine Delamination, dauerhaft klare Sicht.

KLASSISCHER VERBUND
  • ✕ Gewicht: ca. 59 kg/m²
  • ✕ Delaminationsrisiko
  • ✕ unterschiedliche Materialausdehnung
  • ✕ sensible Randverbundverträglichkeit
TRISOPHON PANIC PROTECT
  • ca. 35 kg/m² – bis zu 40 % leichter
  • keine Delamination
  • schwimmende Polycarbonatscheibe in der Zwischenlage
  • normale Randverbundverträglichkeit, keine Sonderbehandlung beim Einbau
HAUPTANWENDUNG — PANIKTÜREN UND FLUCHTTÜREN

Angriffhemmende Verglasung für Paniktür- und Fluchttürsysteme mit RC2- und RC3-Anforderungen.

In öffentlichen Gebäuden müssen Fluchtwegtüren, bei denen mit einer Paniksituation zu rechnen ist, mit einem geeigneten Panikverschluss nach DIN EN 1125 ausgestattet sein. trisophon panic protect bietet dafür die regelkonforme Verglasung.

RC2 / RC3 nach EN 1627

Paniktürverglasung für Türelemente mit geprüfter Widerstandsklasse RC2 oder RC3 – in Paniktüren, Fluchttüren und Notausgangstüren.

Durchbruchhemmung P8B nach DIN EN 356 – serienmäßig

Angriffhemmung gegen gezielte, wiederholte Angriffe mit Werkzeug – höchste Widerstandsklasse der Kategorie B nach DIN EN 356, geprüft im Axtschlagversuch.

Normale Randverbundverarbeitung

Randverbundverträglich und ohne Sonderbehandlung beim Einbau verarbeitbar.

Bis zu 40 % weniger Glasgewicht – auch für den Antipanikbeschlag

ca. 35 kg/m² statt ca. 59 kg/m² bei herkömmlichem 3-fach-Isolierglas. Das kann Handling, Beschläge und Montageaufwand entlasten: Panikverschlüsse nach EN 1125 und Notausgangsverschlüsse nach EN 179 bewegen die Türmasse im Dauerbetrieb.

MARKTENTWICKLUNG

Warum Sicherheit und Wärmedämmung heute zusammen geplant werden.

Vier Entwicklungen – und was sie für Ihre Planung bedeuten.

01

Energieanforderungen steigen.

Mit dem GEG wird Wärmedämmung zur Pflicht. Ein Sicherheitsglas ohne Ug-Wert wird zum Planungsproblem.

trisophon liefert Ug 0,5–0,7 bereits integriert.

02

Fassaden werden schlanker.

Dicke, schwere Panik-Aufbauten passen nicht mehr in moderne, filigrane Entwürfe.

trisophon ist bis zu 40 % leichter und dünner – spart Rahmentiefe.

03

Montage wird zum Kostenfaktor.

Fachkräftemangel macht jedes eingesparte Kilogramm beim Handling relevant.

ca. 35 kg/m² statt ca. 59 kg/m² bei herkömmlichem 3-fach-Isolierglas.

04

Zwei Systeme zu planen ist von gestern.

Sicherheit und Energieeffizienz getrennt zu lösen kostet Tiefe, Gewicht und Zeit.

trisophon vereint RC2/RC3 und Wärmedämmung in einem Aufbau.

Zertifizierte Schutzklasse. Ein Bruchteil des Gewichts.

—ENTSCHEIDUNGSVORLAGE

Die Fragen, die im Projekt entscheidend werden.

Nicht nur der Glaspreis entscheidet. Relevant sind Gewicht, Verarbeitung, Randverbundverträglichkeit und die Auswirkungen auf das gesamte Türsystem – besonders dann, wenn Türen und Verglasungen in Flucht- und Rettungswegen zugleich einbruchhemmend sein müssen, wie in Schulen, Kliniken, Behörden und Justizgebäuden.

"Warum planen wir mit ca. 59 kg/m², wenn eine geprüfte Lösung mit ca. 35 kg/m² möglich ist?

— Bauherr / Planung

"Welche Auswirkungen hat das geringere Glasgewicht auf Rahmen, Beschläge und Montageaufwand?

— Einkauf / Projektleitung

"Warum eine Sonderlösung im Randverbund riskieren, wenn normale Verarbeitung möglich ist?

— Verarbeiter

trisophon spezifizieren heißt: Sicherheit, Gewicht und Verarbeitung gemeinsam zu bewerten.

KONFIGURATION

Ein Basisprodukt. Beliebig kombinierbar.

Schall-, Sonnen- und Sichtschutz sowie Beschusshemmung setzen Sie projektbezogen auf dasselbe Glas – keine separaten Systeme, kein Mehraufwand.

BASISPRODUKT
immer enthalten

trisophon panic protect · RC2/RC3

  • Paniktürverglasung für einbruchhemmende Türelemente RC2/RC3 (EN 1627)
  • Durchbruchhemmung P8B (DIN EN 356)
  • Wärmedämmung serienmäßig: Ug 0,5–0,7
  • bis zu 40 % leichter & schlanker
  • schwimmende Polycarbonatscheibe – keine Delamination
  • 100 % randverbundverträglich. Verarbeitung wie normales Isolierglas.
Optional kombinierbar – je nach Projekt

Funktionen auswählen und als Paniktürverglasung anfragen.

Ein Glas. Drei Schutzfunktionen nach Bedarf.

Ihre Auswahl: trisophon panic protect · RC2/RC3

WIRTSCHAFTLICHKEIT

Systemkosten statt Quadratmeterpreis: warum sich das leichtere Glas rechnet.

Der reine Glaspreis einer Türverglasung greift zu kurz. trisophon panic protect wiegt ca. 35 statt ca. 59 kg/m² (herkömmliches 3-fach-Isolierglas) – rund 24 kg weniger pro m². Das entlastet Rahmen, Beschläge, Statik und Montage. Entscheidend ist das Gesamtsystem aus Tür, Beschlag und Glas, nicht der Quadratmeterpreis.

KONSERVATIVE SYSTEMBETRACHTUNG
Flucht- oder Paniktür-Element RC2/RC3, 1,2 × 2,4 m
Rahmenprofil
Konv. VSG
massive Profiltiefe nötig
trisophon
schlankeres Profil möglich
Beschläge & Statik
Konv. VSG
auf Schwerlast ausgelegt
trisophon
deutlich entlastet
Montage
Konv. VSG
erhöhter Aufwand (z. B. Kran)
trisophon
vereinfachtes Handling
Wärmedämmung (separat)
Konv. VSG
zusätzlich nötig
trisophon
serienmäßig enthalten
Gesamtsystemkosten
Konv. VSG
höher
trisophon
spürbares Einsparpotenzial
Niedrigere Gesamtsystemkosten – trotz höherem Glaspreis.

Qualitative Darstellung. Tatsächliches Einsparpotenzial ist objekt-, profil- und projektabhängig.

FÜR FACHPLANER, METALLBAUER, TÜRENHERSTELLER & AUSSCHREIBER

Wir liefern den Ausschreibungstext – Sie kopieren ihn ins LV.

Herstellerneutral formuliert: alle Leistungswerte so, dass sie direkt in Ihr Leistungsverzeichnis passen. Keine Eigenformulierung, kein Aufwand. Metallbauer und Türenhersteller erhalten die Angaben für die Kalkulation des Türelements, Fachplaner und Architekten den fertigen Ausschreibungstext.

01

Anfrage senden

Projekt kurz beschreiben – Schutzklasse, Maße, Profilsystem. Mehr braucht es für den Start nicht.

02

Direkter Ansprechpartner

Ihre Anfrage landet ohne Umwege bei einem festen Ansprechpartner bei uns – Antwort innerhalb von zwei Arbeitstagen.

03

Fertiger LV-Text

Sie erhalten einen herstellerneutralen Ausschreibungstext – kopierfertig für Ihr Leistungsverzeichnis.

Nur das Datenblatt gesucht? Direkt als PDF öffnen

Familienunternehmen seit 1979, in dritter Generation · Sie sprechen direkt mit den Menschen, die entscheiden – Antwort auf Ihre Anfrage innerhalb von zwei Arbeitstagen · Eigene Fertigung und eigener Fuhrpark sichern Termintreue.

QUALITÄTSNACHWEISE

Zertifiziert und geprüft.

Geprüft für RC2/RC3-Anforderungen. Die DIN EN 356 unterscheidet durchwurfhemmende Verglasung (Kategorie A, Kugelfallversuch) und durchbruchhemmende (Kategorie B, Axtschlagversuch). trisophon panic protect wird serienmäßig in P8B geliefert, der höchsten Widerstandsklasse der Kategorie B, und erfüllt damit auch P6B und P7B. Relevante Prüfzeugnisse stellen wir projektbezogen bereit.

Durchbruchtest
Manueller Angriff mit Werkzeug im Axtschlagversuch – die Scheibe splittert oberflächlich, hält dem Durchbruch aber stand. Das Verfahren nach DIN EN 356 prüft die Widerstandsklassen P6B bis P8B; trisophon panic protect erreicht serienmäßig P8B. · als PDF
RC3

Einbruchhemmung RC2/RC3

Geprüft nach EN 1627 für den Einsatz in Türelementen der Widerstandsklassen RC2 und RC3 (früher WK2 und WK3), u. a. durch ift Rosenheim.

PDF
BR4-NS

Beschusshemmung

Durchschusshemmung nach DIN EN 1063, geprüft vom Beschussamt Mellrichstadt.

PDF
Rw 49 dB

Schallschutz

Luftschalldämmung bis Rw 49 dB, geprüft (ift).

PDF
WK3(frühere Bezeichnung)

Alarm / Antipanik

trisophon alarm protect mit integrierter Alarmfunktion: ift-Nachweis für den Einsatz in einbruchhemmenden Türen bis zur damaligen Widerstandsklasse WK3.

PDF
AUSZEICHNUNG

Innovationspreis 2010 des Landkreises Göttingen

3. Platz, Kategorie Produkte – für das hochwärmedämmende, widerstandsfähige trisophon-Isolierglassystem.

PDF

Technologie made in Germany – isophon glas GmbH, An der Breite 18, 34346 Hann. Münden.

HÄUFIGE FRAGEN

Häufige Fragen – direkt beantwortet.

Klassische Polycarbonat-Lösungen können durch unterschiedliche Materialausdehnungen zu Delamination führen. trisophon panic protect integriert die Polycarbonatscheibe schwimmend im Isolierglasaufbau und ermöglicht dadurch eine normale Randverbundverträglichkeit ohne Sonderbehandlung.

Nein, trisophon panic protect ist auf normale Randverbundverarbeitung ausgelegt. Die konkrete Eignung für das jeweilige Profilsystem wird projektbezogen geprüft.

Das geringere Glasgewicht wirkt sich positiv auf Rahmenprofile, Beschläge, Statik, Handling und Montageaufwand aus: Panikschloss und Antipanikbeschlag einer Fluchttür sind auf die bewegte Türmasse ausgelegt, eine leichtere Fluchttürverglasung entlastet sie im Dauerbetrieb. Deshalb sollte das Einsparpotenzial über das gesamte System bewertet werden.

Angriffhemmung ist der Oberbegriff für Verglasungen, die einem manuellen Angriff standhalten. Die DIN EN 356 unterscheidet durchwurfhemmende Klassen (P1A bis P5A, geprüft im Kugelfallversuch) und durchbruchhemmende Klassen (P6B bis P8B, geprüft im Axtschlagversuch). trisophon panic protect wird serienmäßig in P8B geliefert, der höchsten Widerstandsklasse der Kategorie B. Die Widerstandsklassen RC2 und RC3 nach EN 1627 beziehen sich dagegen nicht auf die Scheibe, sondern auf das gesamte Türelement aus Rahmen, Beschlag und Verglasung.

Technische Unterlagen und Textbausteine können projektbezogen bereitgestellt werden. Vor der Verwendung sollten Anforderungen, Normen und Formulierungen für das jeweilige Projekt geprüft und abgestimmt werden.

trisophon panic protect ist als angriffhemmende Verglasung für RC2- und RC3-Anforderungen nach EN 1627 geprüft – früher als WK2 und WK3 bezeichnet – und bietet serienmäßig Durchbruchhemmung P8B nach DIN EN 356. Zur Beschusshemmung liegt ein Prüfzeugnis des Beschussamts Mellrichstadt über die durchschusshemmende Klasse BR4-NS nach DIN EN 1063 vor. Weitere Nachweise, etwa zu Mehrscheiben-Isolierglas nach DIN EN 1279, werden je nach Anforderung projektbezogen bereitgestellt.
